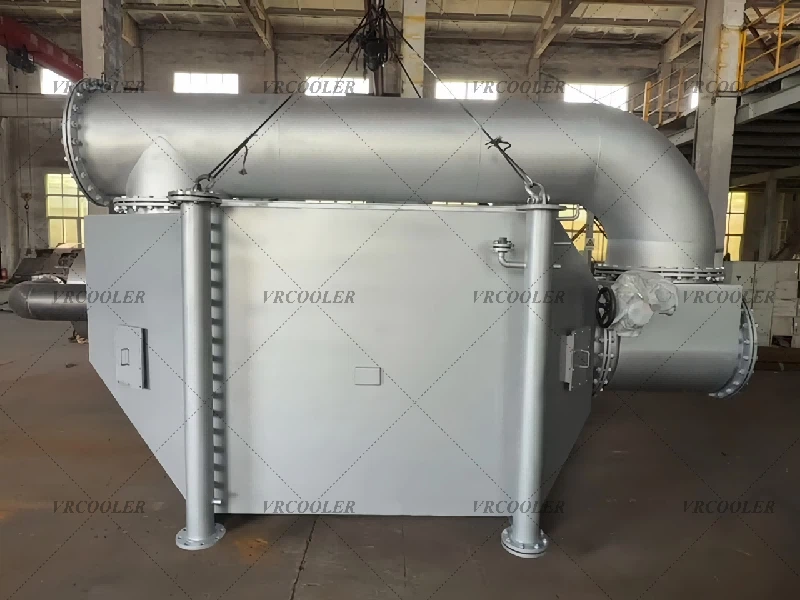

Výmenník na rekuperáciu energie kotla pre tlačiarne

1, Naliehavo je potrebné vyriešiť bolestivé body nákladov na vlnu horúčav v tlačiarenských továrňach
Vo výrobnom procese tlačiarenských závodov vykonávajú kotly tri hlavné úlohy: dodávajú-horúci vzduch s vysokou teplotou pre pece kľúčových zariadení, ako sú stroje na hĺbkotlač a stroje na suché laminovanie, zabezpečujú rýchle schnutie atramentu a kvalitu tlače; Zabezpečte vykurovanie tlačovej dielne a skladu surovín, najmä na udržanie stabilnej teploty výrobného prostredia počas období nízkych teplôt; Poskytnite paru alebo horúcu vodu pre pomocné procesy, ako je čistenie zariadenia a riedenie atramentu.
Väčšina tlačiarenských závodov však bežne trpí značnými nákladmi na vlny horúčav počas používania kotlov. Podľa údajov priemyselného výskumu tvorí odpadové teplo zo spalín kotlov viac ako 40 % celkových emisií odpadového tepla z tlačiarenských závodov. Stredne-veľké tlačiarenské zariadenie dokáže vyprodukovať až 2 000 kilowatthodín odpadového tepla z kotla za hodinu. Ak sa neobnoví, ročné straty energie budú obrovské. Priame vypúšťanie vysokoteplotných spalín môže zároveň spôsobiť aj rad skrytých nebezpečenstiev: oxid siričitý, oxidy dusíka, prach a ďalšie zložky v spalinách môžu spôsobiť koróziu zariadenia na odvod spalín a priame vypúšťanie nespĺňa environmentálne emisné normy; Sušiaca miestnosť vytvára podtlak v dôsledku vysokých-teplotných výfukových emisií a veľké množstvo vzduchu s izbovou teplotou sa dopĺňa, čím sa ďalej zvyšuje spotreba energie kotla a vytvára sa začarovaný kruh „vysokých nákladov na plytvanie energiou“.

2. Základná pracovná logika výmenníkov tepla s rekuperáciou tepla z kotla Hlavnou funkciou výmenníka tepla s rekuperáciou tepla kotla je „zachytiť“ a znovu použiť nízko{1}}tepelnú energiu zo spalín kotla prostredníctvom princípov fyzickej výmeny tepla, čím sa dosiahne uzavretý- energetický cyklus. Jeho pracovný proces pozostáva hlavne z troch fáz: Po prvé, spaliny s vysokou{4}}teplotou vstupujú do telesa výmenníka tepla cez komín. Prvky výmeny tepla vo vnútri výmenníka tepla (ako sú tepelné rúrky, rebrované rúrky, doskové výmenníky tepla atď.) prichádzajú do úplného kontaktu so spalinami a rýchlo z nich absorbujú teplo. Po druhé, teplovýmenné médium (zvyčajne voda, vzduch alebo tepelný olej) cirkuluje vo vnútri výmenníka tepla a prenáša absorbované teplo do vopred určeného scenára aplikácie. Nakoniec sú ochladené spaliny po splnení emisných noriem odvádzané dymovodom, pričom ohriate médium zabezpečuje sušiaci zdroj tepla, ohrev teplej vody, prípadne procesnú paru pre tlačiareň, čím sa dotvára efektívna premena a využitie tepelnej energie.

Aby sa splnili rôznorodé energetické potreby tlačiarenských závodov, výmenník tepla sa môže prispôsobiť rôznym režimom výmeny tepla: ak je potrebný zdroj tepla na sušenie tlače, ohriaty vzduch môže byť dodávaný priamo do sušiacej pece, čím sa nahrádza časť zakúpeného zdroja tepla; ak sú potrebné potreby vykurovania alebo technologickej vody, horúcu vodu je možné vyrobiť ohrevom studenej vody a pripojiť ju k dielenskému vykurovaciemu systému alebo okruhu výrobnej vody. Tento flexibilný režim výmeny tepla mu umožňuje dokonale prispôsobiť sa rôznym scenárom spotreby energie v tlačiarňach.

3, Aplikačná hodnota: Posilnenie trvalo udržateľného rozvoja tlačiarenských závodov s trojitými výhodami
(1) Zníženie nákladov a zlepšenie účinnosti: výrazné zníženie nákladov na energiu
Náklady na energiu sú jedným z hlavných nákladov na prevádzku tlačiarenských závodov a použitie výmenníkov tepla s rekuperáciou tepla kotlov môže priamo znížiť spotrebu paliva kotlov (ako je zemný plyn, nafta, uhlie atď.). Podľa prípadových štúdií v odvetví sa po inštalácii výmenníkov tepla môže celková spotreba energie v tlačiarňach znížiť o 15 % -25 %, pričom spotreba paliva kotla sa zníži až o 20 % -30 %. Ak si vezmeme ako príklad stredne veľkú továreň na tlač, ktorá ročne spotrebuje 1 milión kubických metrov zemného plynu, môže ušetriť státisíce jüanov na nákladoch na palivo každý rok a doba návratnosti investície je zvyčajne len 1-2 roky s výraznými dlhodobými výhodami.
(2) Zelená ochrana životného prostredia: v súlade s trendom nízkouhlíkového-vývoja
Použitie výmenníkov tepla s rekuperáciou tepla kotlov nielen znižuje celkové množstvo spaľovaného paliva a emisie škodlivín ako oxid uhličitý, oxid siričitý a oxidy dusíka, ale tiež znižuje teplotu spalín pod environmentálne emisné normy a znižuje emisie prachu. Recyklácia energie zároveň znižuje závislosť od fosílnych palív, čo je v súlade s národnou stratégiou „dvojakého uhlíka“ a so smerovaním zeleného a nízkouhlíkového{1}}vývoja v polygrafickom priemysle. Pomáha podnikom prejsť environmentálnou certifikáciou a zvýšiť konkurencieschopnosť ich značky v tomto odvetví.
(3) Optimalizácia výroby: zlepšenie stability prevádzky zariadenia
Priame vypúšťanie- spalín s vysokou teplotou môže ľahko viesť ku korózii spalín a zrýchlenému starnutiu zariadenia, zatiaľ čo chladiaci účinok výmenníkov tepla môže chrániť dymovod kotla a následný výfukový systém, čím sa predlžuje životnosť zariadenia. Sekundárne využitie tepelnej energie navyše znižuje frekvenciu spúšťania- a odstavovania kotla, čím sa stáva prevádzka kotla stabilnejšia, znižuje sa riziko zlyhania zariadenia, zabezpečuje sa kontinuita výrobného procesu tlačiarne a nepriamo sa zvyšuje efektivita výroby.

4, Kľúčové body výberu a inštalácie
Pri výbere výmenníkov tepla s rekuperáciou tepla pre kotly musia továrne na tlač zvážiť základné parametre, ako je kapacita kotla, teplota výfukových plynov a spotreba energie, a zamerať sa na tri kľúčové faktory: po prvé, účinnosť prenosu tepla. Komponenty výmeny tepla s vysokou účinnosťou, ako sú tepelné rúrky a rebrované rúrky, by sa mali uprednostňovať, aby sa zabezpečila miera využitia rekuperácie tepelnej energie; Druhým je odolnosť materiálu proti korózii. Dym z továrne na tlač môže obsahovať malé množstvo korozívnych komponentov, preto by ste mali zvoliť materiály odolné voči korózii, ako je nehrdzavejúca oceľ a uhlíková oceľ potiahnutá hliníkom a zinkom, aby sa predĺžila životnosť zariadenia; Treťou je prispôsobivosť, ktorá si vyžaduje prispôsobenie modelu výmenníka tepla podľa objemu výfukových plynov kotla a škály scenára spotreby energie, aby sa predišlo plytvaniu zdrojmi spôsobenému „veľkým koňom ťahajúcim malé auto“ alebo „malým koňom ťahajúcim veľké auto“.
Počas procesu inštalácie je potrebné dbať na bezproblémové spojenie medzi výmenníkom tepla a výfukovým systémom kotla, aby sa zabezpečil plynulý tok spalín; Potrubie teplovýmenného média je potrebné izolovať, aby sa znížili tepelné straty; Zároveň je potrebné vyhradiť priestor údržby pre neskoršiu každodennú údržbu a čistenie.
5, Záver
V čoraz tvrdšej konkurencii v polygrafickom priemysle a neustálom zlepšovaní požiadaviek na ochranu životného prostredia už výmenníky tepla s rekuperáciou tepla z kotlov nie sú „voliteľné vybavenie“, ale „nevyhnutné vybavenie“ tlačiarenských závodov na dosiahnutie úspory energie, znižovania nákladov a ekologickej transformácie. Efektívnym zhodnocovaním a opätovným využívaním odpadového tepla z kotla vyriešil problém vysokej spotreby energie v tradičnej tlačiarenskej výrobe a zároveň vytvoril významné ekonomické a environmentálne výhody pre podniky. V budúcnosti, s neustálou iteráciou technológie, sa výmenníky tepla s rekuperáciou tepla kotlov budú vyvíjať smerom k vyššej účinnosti, inteligencii a prispôsobivosti konkrétnym scenárom, čím sa stanú dôležitou podpornou silou pre rozvoj vysokej-kvality v polygrafickom priemysle.
