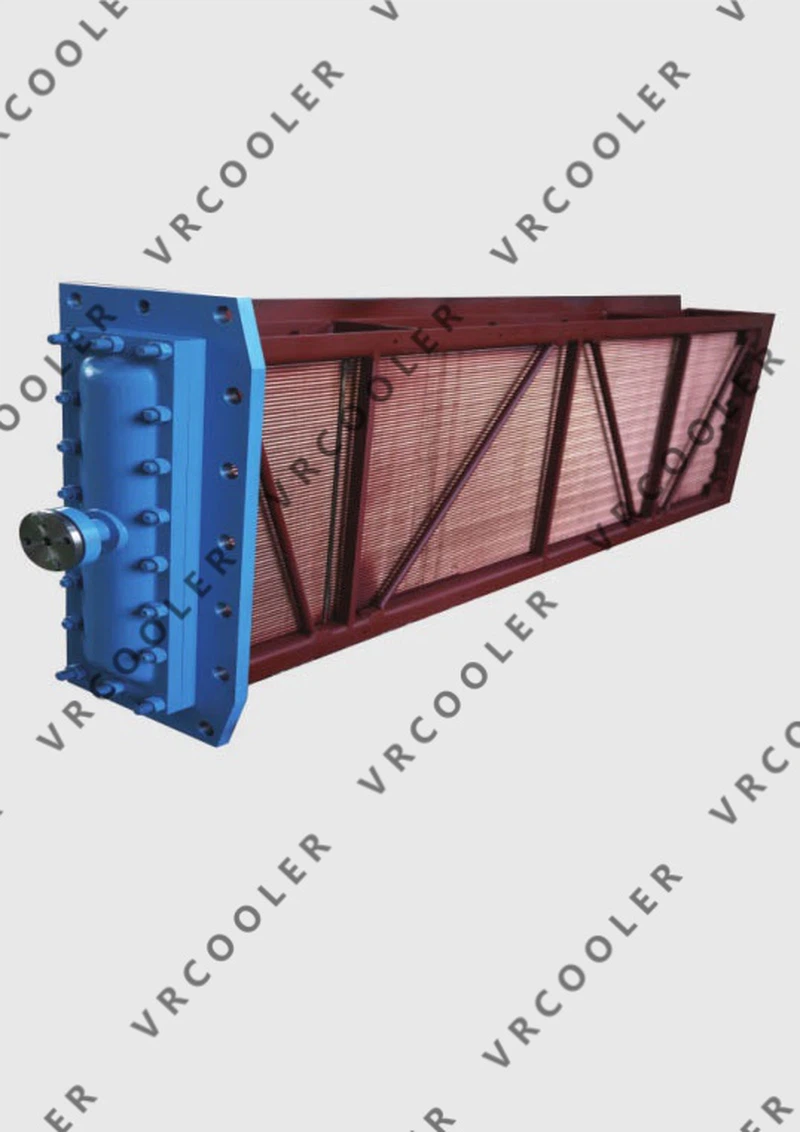

Hlavný chladiaci systém napájacej vody jadrovej elektrárne je chladiacou bariérou pre jadrovú bezpečnosť
Umiestnenie jadra a funkčná hodnota hlavného chladiaceho systému napájacej vody
Proces premeny energie v jadrovej elektrárni v podstate zahŕňa ohrievanie chladiva v primárnom okruhu tepelnou energiou generovanou štiepením jadra a následný prenos tepelnej energie do hlavnej napájacej vody v sekundárnom okruhu prostredníctvom parogenerátora, pričom sa napájacia voda premieňa na vysokotlakovú- paru, ktorá poháňa parnú turbínu na výrobu energie. Hlavnou funkciou hlavného chladiaceho systému napájacej vody je poskytnúť stabilné a regulovateľné chladiace médium pre tento cyklus, pričom sa dosiahne primeraný odvod tepla a regenerácia. Jeho funkčná hodnota sa odráža najmä v troch aspektoch.
Najprv zabezpečte chladenie aktívnej zóny reaktora. Jadro jadrového reaktora nepretržite uvoľňuje veľké množstvo tepelnej energie počas jadrového štiepenia. Ak sa nedá vyviezť včas, povedie to k náhlemu zvýšeniu teploty jadra a spôsobí vážne bezpečnostné nehody. Hlavný chladiaci systém napájacej vody nepretržite dodáva chladiacu napájaciu vodu do parogenerátora, absorbuje teplo z primárneho chladiva a zaisťuje udržiavanie teploty aktívnej zóny v rámci bezpečnej prahovej hodnoty, čím tvorí dôležitú „chladiacu bariéru“ pre bezpečnosť reaktora. Podľa štatistík MAAE približne 12 % neplánovaných odstávok v jadrových elektrárňach súvisí s poruchami systému napájacej vody, čo nepriamo potvrdzuje kritickú bezpečnostnú hodnotu hlavného chladiaceho systému napájacej vody.
Po druhé, udržujte stabilitu cyklu sekundárnej slučky. Hlavný chladiaci systém napájacej vody musí presne upravovať prietok a teplotu napájacej vody podľa zmien výkonu reaktora, pričom zabezpečuje stabilné parametre pary na výstupe z parogenerátora a poskytuje nepretržitý a kvalifikovaný zdroj energie pre turbínu. Počas prevádzky reaktora s nízkym výkonom sa prietok manuálne nastavuje pomocou hlavného obtokového ventilu napájacej vody; Počas prevádzky s vysokým-výkonom automaticky zasahuje hlavný regulačný ventil napájacej vody a dynamicky sa prispôsobuje podľa tepelného výkonu parogenerátora, čím zaisťuje kontinuitu a stabilitu cyklu sekundárneho okruhu.
Nakoniec dosiahnete efektívne využitie energie. Hlavný chladiaci systém napájacej vody bude počas procesu chladenia predhrievať napájaciu vodu, získavať odpadové teplo po kondenzácii pary, znižovať energetické straty a zlepšovať tepelnú účinnosť jadrovej elektrárne. Presným riadením parametrov dodávky vody, znižovaním opotrebovania zariadení a spotreby energie a pomáhaním jadrovým elektrárňam dosiahnuť dlhodobú-ekonomickú prevádzku zároveň spĺňa potreby nízkouhlíkového-vývoja efektívnej energie v rámci stratégie „dvojakého uhlíka“.
Architektúra zloženia a princíp fungovania hlavného chladiaceho systému napájacej vody
Hlavný systém chladenia napájacej vody jadrovej elektrárne je integrovaný a vysoko presný{0}}komplexný systém, ktorý pozostáva najmä z hlavného čerpadla napájacej vody, hlavného regulačného ventilu napájacej vody, zariadenia na predhrievanie napájacej vody, potrubného systému, monitorovacieho a riadiaceho systému a pomocných zariadení. Komponenty spolupracujú na vytvorení uzavretého-cyklu chladenia a jeho pracovný princíp sa točí okolo troch základných článkov „úpravy parametrov výmeny tepla pri preprave napájacej vody“.
Hlavné komponenty a ich funkcie
- Hlavné čerpadlo na napájaciu vodu: Ako „srdce výkonu“ systému je zodpovedné za dodávanie vysoko{0}}čistej napájacej vody spracovanej v odvzdušňovači do generátora pary pod vysokým tlakom. Jeho prevádzkové podmienky sú mimoriadne drsné a vyžadujú si dlhodobú-nepretržitú prevádzku v prostredí s vysokou teplotou (teplota vstupnej vody približne 220 stupňov) a vysokým tlakom (výstupný tlak môže dosiahnuť 8-12 MPa). Projektovaná životnosť zvyčajne nie je kratšia ako 40 rokov a na odolnosť materiálu proti korózii a konštrukčné tesnenie sú kladené mimoriadne vysoké požiadavky. V súčasnosti hlavný prúd v Číne používa vysokorýchlostné odstredivé hlavné čerpadlá na napájaciu vodu a niektoré pokročilé jednotky prijali integrované riešenia regulácie otáčok s premenlivou frekvenciou a inteligentného monitorovania. Niektoré bloky sú tiež vybavené parou poháňanými čerpadlami na napájaciu vodu, aby sa zaistilo, že pomocnú paru možno stále spoľahnúť na udržanie prevádzky a zlepšenie spoľahlivosti systému v prípade výpadku prúdu v celom závode. Modulárny systém hlavnej skupiny čerpadiel na napájaciu vodu vyvinutý inštitútom East China Electric Power Design Institute efektívne zlepšuje prevádzkovú spoľahlivosť a konštrukčnú účinnosť systému integráciou predčerpadla, motora, hydraulickej spojky a hlavného čerpadla.
- Hlavný regulačný ventil napájacej vody: „stred prietoku“ systému, ktorý pracuje paralelne s hlavným obtokovým regulačným ventilom napájacej vody, ktorý je zodpovedný za presné nastavenie prietoku napájacej vody na základe zmien výkonu reaktora a prevádzkového stavu parogenerátora. Jeho výkon priamo súvisí so stabilitou vodovodného systému. Ak dôjde k poruche, spôsobí to kolísanie rýchlosti hlavného prietoku napájacej vody, čo predstavuje hrozbu pre bezpečnosť jednotky. Bežné poruchy zahŕňajú opotrebované a zlomené závity spájajúce drieku ventilu a jadro ventilu, kolízne opotrebovanie na vnútornej stene komponentu ventilovej klietky, abnormálna spätná väzba signálov lokátora atď., ktoré je potrebné vyriešiť optimalizáciou konštrukcie a modernizáciou materiálu.
Zariadenia na predhrievanie napájacej vody: zahŕňajú najmä vysokotlakové{0}}ohrievače, ktoré sa používajú na predhrievanie hlavnej napájacej vody pomocou odpadového tepla z odberu parnej turbíny, na zvýšenie teploty napájacej vody, zníženie tepelných strát v parogenerátore a zníženie tepelného namáhania zariadenia, čím sa predĺži životnosť systému. Po predhriatí vstupuje napájacia voda do generátora pary a môže efektívnejšie absorbovať teplo z primárneho okruhu, čím sa zvyšuje účinnosť výroby pary.
Monitorovací a riadiaci systém: Pozostáva z rôznych senzorov, ovládačov a akčných členov, monitoruje kľúčové parametre, ako je prietok vody, teplota a tlak v reálnom-čase, a dosahuje presné nastavenie parametrov prostredníctvom automatizovaného riadiaceho systému. Napríklad monitorovaním hladiny vody a teploty parogenerátora sa automaticky upravia otáčky hlavného čerpadla napájacej vody a otvorenie hlavného regulačného ventilu napájacej vody, aby sa zaistilo, že prevádzkové parametre systému budú vždy v bezpečnom rozsahu a zároveň sa dosiahne varovanie a núdzová reakcia v reálnom čase- na poruchy.
- Analýza pracovného toku
Pracovný proces hlavného chladiaceho systému napájacej vody možno rozdeliť do štyroch kľúčových krokov: prvým krokom je, že odvzdušňovač vykonáva odvzdušňovanie napájacej vody, odstraňuje kyslík a iné škodlivé plyny z vody, zabraňuje korózii potrubia a zariadení a zabezpečuje, že čistota napájacej vody spĺňa štandardy jadrovej kvality; Druhým krokom je vopred zvýšiť vstupný tlak hlavného čerpadla, aby sa zabránilo kavitácii. Potom hlavné čerpadlo napájacej vody natlakuje upravenú napájaciu vodu a dodáva ju do vysokotlakového- ohrievača; Tretí krok,-vysokotlakový ohrievač využíva odpadové teplo extrahované z parnej turbíny na predhriatie napájacej vody a zvýšenie teploty napájacej vody na špecifikovaný rozsah; Štvrtý krok, predhriata hlavná napájacia voda je transportovaná do parogenerátora, aby absorbovala teplo z primárneho chladiva a premenila ho na vysokotlakovú- paru. Ochladená napájacia voda potom prúdi späť cez cirkulačný systém, aby dokončil chladiaci cyklus. Počas celého procesu je plne zapojený monitorovací a riadiaci systém, ktorý dynamicky upravuje prevádzkové parametre každého komponentu na základe zmien výkonu reaktora a prevádzkového stavu systému, aby sa zabezpečila stabilná, bezpečná a efektívna cyklizácia.
Záruka bezpečnosti a riešenie porúch hlavného chladiaceho systému napájacej vody
Bezpečná prevádzka hlavného chladiaceho systému napájacej vody v jadrových elektrárňach je dôležitou zárukou bezpečnosti jadrovej energetiky. Vzhľadom na drsné prevádzkové prostredie systému, ktorý je dlhodobo vystavený vysokej teplote, vysokému tlaku a vysokému žiareniu, je náchylný na opotrebovanie komponentov, netesnosti, abnormality riadenia a iné poruchy. Preto je potrebné zaviesť spoľahlivý systém záruky bezpečnosti, aby sa dosiahlo včasné zistenie a odstránenie porúch.
- Bezpečnostné opatrenia
Optimalizácia materiálu a konštrukcie: Hlavné komponenty sú vyrobené zo špeciálnych materiálov s vysokou{0}}pevnosťou, odolnosťou proti korózii- a žiareniu. Napríklad obežné koleso a tesnenie hriadeľa hlavného čerpadla na napájaciu vodu sú vyrobené z ultra-nízkouhlíkovej austenitickej nehrdzavejúcej ocele alebo duplexnej nehrdzavejúcej ocele. Polohovací kolík hlavného regulačného ventilu napájacej vody je vyrobený z- vysokopevnostného materiálu Inconel750, ktorý nahrádza tradičné materiály s nízkou pevnosťou a zlepšuje odolnosť proti opotrebovaniu a životnosť komponentov. Zároveň optimalizujte konštrukčný návrh komponentov ventilových klietok a ventilových jadier, použite okná s malými otvormi a optimalizujte ich usporiadanie podľa prietokovej krivky, zlepšite presnosť regulácie a prietokovú kapacitu a znížte vibrácie a opotrebovanie komponentov.
Dizajn s dvojitou redundanciou: Kľúčové vybavenie systému využíva redundantnú konfiguráciu „jedna na použitie a jedna na zálohovanie“ alebo „viacnásobné použitie a jedna na zálohovanie“. Napríklad hlavné čerpadlo na napájaciu vodu je zvyčajne vybavené 2-4 jednotkami a zodpovedajúcimi záložnými čerpadlami, aby sa zabezpečilo, že keď jedno zariadenie zlyhá, záložné zariadenie možno rýchlo uviesť do prevádzky, aby sa predišlo vypnutiu systému. Riadiaci systém zároveň využíva dizajn duálnej redundancie, aby sa zabránilo strate kontroly nad systémom v dôsledku zlyhania jednej riadiacej jednotky.
Inteligentné monitorovanie a včasné varovanie: Pomocou digitálneho dvojčaťa, prediktívnej údržby AI a ďalších technológií sa vykonáva online monitorovanie stavu kľúčových zariadení, ako sú hlavné čerpadlá napájacej vody a regulačné ventily. Prostredníctvom analýzy spektra vibrácií, rekonštrukcie teplotného poľa a iných metód sa abnormálna prevádzka zariadenia zachytáva v reálnom čase a vopred sa vydávajú varovania o poruchách. Po zavedení inteligentného monitorovacieho systému sa priemerná doba bezproblémovej prevádzky hlavného čerpadla napájacej vody zvýšila z 18 000 hodín pri tradičných modeloch na viac ako 32 000 hodín, čím sa výrazne znížilo riziko neplánovaných odstávok.
Technologický upgrade a trend rozvoja priemyslu hlavného chladiaceho systému napájacej vody
S neustálou iteráciou technológie jadrovej energetiky a prehlbovaním stratégie „dual uhlíka“ sa hlavný systém chladenia napájacej vody jadrových elektrární vyvíja smerom k inteligencii, účinnosti a lokalizácii. Technologická modernizácia a priemyselná modernizácia napredujú synchrónne a poskytujú silnejšiu podporu pre bezpečnú a efektívnu prevádzku jadrovej energie.
- Smer technického upgradu
Inteligentná inovácia: Integrácia technológií, ako je internet vecí, veľké dáta a umelá inteligencia, na vybudovanie inteligentného systému správy s celým životným cyklom, dosiahnutie-monitorovania prevádzkových parametrov systému v reálnom čase, presnú diagnostiku porúch a inteligentné plánovanie prevádzky a údržby. Napríklad využitím technológie digitálneho dvojčaťa na vytvorenie virtuálneho modelu hlavného chladiaceho systému napájacej vody, simuláciou prevádzkového stavu systému, predpovedaním rizík porúch vopred, optimalizáciou plánov prevádzky a údržby a znížením nákladov na prevádzku a údržbu.
Efektívna optimalizácia: Optimalizáciou systémových procesov, zlepšením štruktúry zariadenia a zvýšením tepelnej účinnosti systému a prevádzkovej stability. Napríklad optimalizácia konštrukcie obežného kolesa hlavného čerpadla napájacej vody na zlepšenie účinnosti dopravy a zníženie spotreby energie; Optimalizujte proces predhrievania zásobovania vodou, plne rekuperujte odpadové teplo a ďalej zvýšte efektivitu využitia energie. Súčasne je použitá technológia regulácie rýchlosti frekvenčnej konverzie, ktorá dynamicky upravuje rýchlosť hlavného čerpadla napájacej vody podľa výkonu reaktora, čím sa dosahuje energeticky-úsporná prevádzka.
Propagácia technológie bez úniku: Prijatie typov bezúnikových čerpadiel, ako sú magnetické čerpadlá a tienené čerpadlá, na nahradenie tradičných čerpadiel s tesnením hriadeľa, zníženie rizika úniku vody, zlepšenie bezpečnosti systému a ochrany životného prostredia pri súčasnom znížení nákladov na údržbu zariadení a prispôsobenie sa náročným prevádzkovým požiadavkám jadrových elektrární.
- Trendy rozvoja priemyslu
So zrýchľovaním schvaľovania domácich projektov jadrovej energetiky a neustálym nárastom počtu blokov vo výstavbe sa dopyt trhu po zariadeniach súvisiacich s hlavným chladiacim systémom napájacej vody naďalej uvoľňuje. Podľa odhadov sa od roku 2026 do roku 2030 očakáva, že v Číne pribudne 30-40 nových schválených jadrových blokov, čo zodpovedá dopytu po približne 120 – 160 nových jadrových napájacích čerpadlách. Veľkosť trhu sa bude neustále zvyšovať. Proces lokalizácie sa naďalej zrýchľuje a miera lokalizácie hlavných čerpadiel prekročila 90 %. Na domácom trhu dominujú štátne podniky ako Shanghai Electric, Dongfang Electric a Harbin Electric Group. S kompletným výrobným systémom a inžinierskymi skúsenosťami postupne dosahujú domácu náhradu špičkových produktov a znižujú závislosť od dovážaných zariadení.
Medzitým s pokrokom v oblasti malých modulárnych reaktorov (SMR) a demonštračných projektov technológie jadrovej energetiky štvrtej generácie sa postupne objaví dopyt po nových, účinných a kompaktných zariadeniach na chladenie hlavnej napájacej vody, čím sa odvetviu otvoria nové možnosti rastu. Okrem toho v súvislosti so zrýchleným vývozom jadrovej energie v rámci „iniciatívy Pás a cesta“ sa domáce zariadenia súvisiace so systémom chladenia hlavnej napájacej vody postupne presunú na medzinárodný trh, čím sa zlepší globálna konkurencieschopnosť čínskych zariadení na výrobu jadrovej energie [6].
Hlavný chladiaci systém napájacej vody jadrovej elektrárne ako „chladiaca bariéra“ pre jadrovú bezpečnosť je jadrom cyklu sekundárnej slučky jadrovej energie. Jeho stabilná prevádzka priamo súvisí s bezpečnou, efektívnou a nízkouhlíkovou-prevádzkou jadrového bloku. Od optimalizácie štruktúry základných komponentov až po vylepšenie inteligencie systému, od presného odstraňovania porúch až po podporu domácej substitúcie, každý technologický prielom v systéme hlavného chladenia napájacej vody položil pevný základ pre bezpečnosť jadrovej energie.
V súvislosti s energetickou transformáciou a neustálym vývojom technológie jadrovej energetiky sa hlavný systém chladenia napájacej vody bude naďalej uberať smerom k inteligentnejšiemu, efektívnejšiemu a bezpečnejšiemu smerovaniu, pričom bude neustále prekonávať kľúčové technologické prekážky, zlepšovať systém záruk bezpečnosti, poskytovať silnú podporu pre vysoko{0}}kvalitný rozvoj čínskeho jadrového energetického priemyslu, dosahovať cieľ „dvojitý uhlík“ a zabezpečovať bezpečnú prepravu čistej jadrovej energie na každej úrovni.
